A 저울 알려진 기준 중량과 비교하거나 전자 힘 센서를 통해 물체의 질량이나 무게를 측정하는 데 사용되는 도구입니다. 기본적으로 계량 저울은 반대쪽 팬의 하중을 물리적으로 균형을 맞추거나 하중에 의해 가해지는 힘을 전자적으로 감지함으로써 평형 원리에 따라 작동합니다. 산업 및 상업 환경에서는 " 계량대 "는 차량, 중량물, 벌크 자재용으로 특별히 설계된 대규모 플랫폼 계량 시스템을 말하며 계량 저울 제품군의 가장 중요한 구성원 중 하나입니다.
화물 터미널을 관리하든, 곡물 가공 공장을 운영하든, 아니면 단순히 실험실 샘플을 측정하든, 계량 저울이 무엇인지 이해하고 올바른 유형을 선택하는 것은 정확성, 효율성 및 수익성에 직접적인 영향을 미칩니다.
계량 저울의 핵심 작동 원리
모든 칭량 저울은 크기나 용도에 관계없이 다음 두 가지 기본 메커니즘 중 하나에 의존합니다.
- 기계적 균형: 두 개의 팬이 중앙 피벗 빔에 매달려 있습니다. 한쪽에는 알 수 없는 질량이 있고 다른 쪽에는 교정된 기준 분동이 놓여 있으면 평형 상태는 측정된 값을 나타냅니다. 이 디자인은 수천 년 동안 사용되어 왔으며 정밀한 실험실 작업에 여전히 사용되고 있습니다.
- 전자/디지털 저울: 일반적으로 금속 요소에 결합된 스트레인 게이지인 로드 셀은 하중이 가해지면 변형됩니다. 이러한 변형은 전기 저항을 변화시켜 정확한 중량 판독값으로 변환됩니다. 현대식 계량대 및 플랫폼 저울은 거의 보편적으로 이 접근 방식을 사용합니다.
모든 계량 저울의 정확도는 온도 변동, 진동, 기류 및 전자기 간섭과 같은 환경 요인의 영향을 받습니다. 고급 시스템에는 다양한 조건에서 안정적인 판독값을 유지하기 위한 보상 알고리즘이 내장되어 있습니다.
계량 저울의 주요 유형 및 용도
계량 장비의 세계는 밀리그램 미만의 분석 저울부터 200톤 이상을 처리할 수 있는 다축 계량대까지 다양합니다. 각 유형은 고유한 운영 목적을 제공합니다.
분석저울
실험실 및 연구 시설에서 사용되는 분석 저울은 다음과 같은 판독성을 제공합니다. 0.0001g(0.1mg) . 공기 이동 간섭을 제거하기 위해 드래프트 쉴드로 둘러싸여 있습니다. 응용 분야에는 제약 제제, 화학 연구 및 품질 관리 테스트가 포함됩니다.
정밀 저울
일반적으로 가독성은 다음과 같습니다. 0.001g 및 0.1g , 정밀 저울은 산업 품질 관리, 식품 생산 및 교육 환경에서 중요한 역할을 합니다. 이는 정확도를 크게 저하시키지 않으면서 분석 저울보다 더 넓은 계량 범위를 제공합니다.
플랫폼 규모
창고, 배송 부서 및 소매 환경에서 더 큰 품목의 무게를 측정하도록 설계되었습니다. 플랫폼 저울은 일반적으로 다음의 하중을 처리합니다. 50kg ~ 2,000kg , 소포 중량 측정, 팔레트 확인 및 재고 관리에 필수적입니다.
계량대(차량 저울)

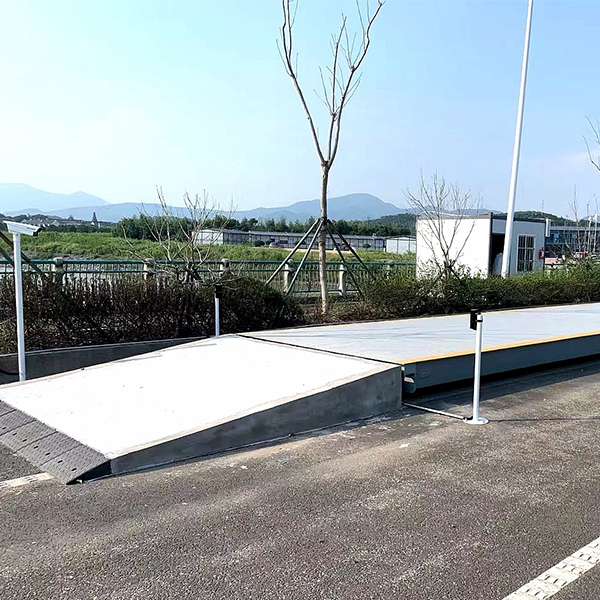

계량대는 전체 차량과 화물의 무게를 측정하기 위해 지면과 같은 높이 또는 약간 위에 설치되는 일종의 대형 계량 저울입니다. 표준 계량대 플랫폼 범위는 다음과 같습니다. 8미터에서 24미터 길이, 용량 사이 60톤과 200톤 . 이는 광업, 농업, 폐기물 관리 및 물류 운영의 핵심입니다.
크레인 스케일
리프팅 장비에 매달린 크레인 스케일은 움직이는 무거운 하중을 측정하므로 철강 제조 공장, 건설 현장 및 항만 터미널에 이상적입니다. 용량 범위는 다음과 같습니다. 1톤에서 300톤 이상 .
수분 밸런스(할로겐/적외선)
정밀 저울과 발열체를 결합한 특수 계량 저울입니다. 장비는 건조 전후의 샘플 중량을 측정하여 수분 함량을 계산합니다. 식품 가공, 플라스틱 제조 및 농업용 곡물 취급에 널리 사용됩니다.
계량 저울 비교: 주요 사양 요약
아래 표에는 가장 일반적으로 사용되는 계량 저울 유형 간의 주요 기술적 차이점이 요약되어 있어 귀하의 요구 사항에 적합한 기기를 식별하는 데 도움이 됩니다.
표 1: 용량, 판독성 및 일반적인 용도에 따른 일반적인 계량 저울 유형 비교 | 유형 | 일반 용량 | 가독성 | 1차 산업 | 설치 |
| 분석저울 | 최대 520g | 0.0001g | 제약/실험실 | 벤치탑 |
| 정밀 저울 | 최대 30kg | 0.01g | 식품 / 품질관리 | 벤치탑 |
| 플랫폼 규모 | 50kg – 2,000kg | 0.1kg – 1kg | 창고/소매점 | 바닥 장착형 |
| 계량대 | 60t – 200t | 20kg – 50kg | 광업/물류 | 지상/지상 |
| 크레인 스케일 | 1t – 300t | 0.5kg – 10kg | 철강 / 항만 | 정지됨 |
계량대는 무엇이며 다른 계량 저울과 어떻게 다른가요?

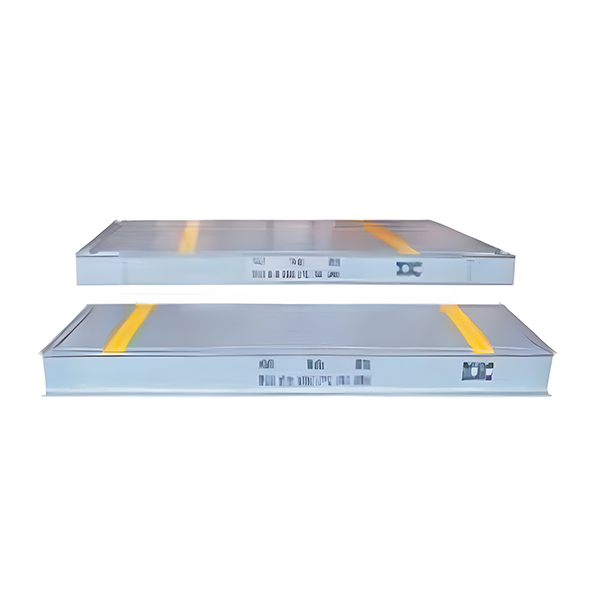

A 계량대 본질적으로 차량과 화물의 결합된 중량을 포착하도록 설계된 대형 플랫폼 계량 저울은 지상에 내장되거나 배치됩니다. 이 용어는 개별 화물의 무게가 수십 톤에 달하는 채석, 농업, 재활용, 항만 물류 등 대량 상품 산업에서 가장 일반적으로 사용됩니다.
벤치탑 또는 바닥형 저울과 달리 계량대 시스템에는 일반적으로 다음이 포함됩니다.
- 차량의 전체 휠베이스에 걸쳐 있는 강철 또는 콘크리트 플랫폼 데크
- 데크 모서리와 중간 스팬 지지대 아래에 배치된 다중 로드 셀(종종 4~8개)
- 모든 로드셀의 신호를 합산하는 정션박스
- 중량 표시기 또는 터미널(종종 프린터, 바코드 스캐너 또는 네트워크 연결 포함)
- 옵션 자동화 기능: ANPR(자동 번호판 인식) 카메라, 신호등 신호, 인터콤 시스템 및 원격 데이터 관리 소프트웨어
차량 총 중량은 총 중량 판독값에서 자체 중량(빈 트럭)을 빼서 결정됩니다. 이 "총중량 마이너스 용기" 방법은 전 세계 모든 계근대의 표준 운영 절차이며 대량 자재 거래에 대한 청구 정확성을 뒷받침합니다.
200t 다중 축 장비를 위한 최대 계량대 용량
24m 가장 긴 표준 계량대 데크 길이
20kg 일반적인 계량대 판독성 증가
계량 저울을 정확하게 만드는 주요 구성 요소
계량 저울의 정확성은 단일 기능이 아닙니다. 이는 모든 구성 요소가 함께 올바르게 작동하는 결과입니다. 가장 중요한 것은 다음과 같습니다.
01
로드셀
모든 전자 계량 저울의 핵심입니다. 로드 셀은 기계적 힘을 전기 신호로 변환합니다. 스트레인 게이지 로드 셀이 가장 일반적입니다. 고품질 로드 셀은 C3 이상의 정확도 등급(OIML 표준에 정의됨), 0.02% 미만의 비선형성, 방수 및 먼지 저항에 대한 IP67 또는 IP68의 보호 등급을 가지며 이는 실외 계량대 설치에 필수적입니다.
02
중량 표시기/컨트롤러
표시기는 로드 셀로부터 밀리볼트 신호를 수신하고 이를 증폭 및 디지털 판독값으로 변환하며 스팬 및 영점 교정을 적용하고 중량을 표시합니다. 최신 표시기는 ERP 및 창고 관리 시스템에 통합하기 위해 RS-232, RS-485, Modbus RTU/TCP 및 이더넷/IP를 포함한 디지털 통신 프로토콜을 지원합니다.
03
플랫폼 또는 데크 구조
계량대의 경우 플랫폼 데크는 차량 하중을 모든 로드 셀에 고르게 분산시킬 수 있을 만큼 견고해야 합니다. I-빔 또는 박스 섹션 구조의 구조용 강철 설계가 표준입니다. 콘크리트 데크는 골재 채석장과 같이 마모가 심한 환경에서 더 긴 표면 수명을 제공합니다. 플랫폼은 또한 다음을 처리해야 합니다. 동적 하중 효과 - 저울 위로 빠른 속도로 주행하는 차량으로 인해 발생하는 추가 응력.
04
교정 분동
교정은 원시 로드 셀 신호와 실제 중량 간의 관계를 설정합니다. 계량대의 경우 교정에는 최대 스케일 용량의 최소 10%에 해당하는 인증된 테스트 분동이 필요합니다. 즉, 100톤 계량대에는 추적 가능한 테스트 분동이 최소 10톤이 필요하다는 의미입니다. 설치 후, 수리 후, 사용 빈도에 따라 정기적으로 교정을 수행해야 합니다.
05
소프트웨어 및 데이터 관리
현대식 계량대와 산업용 계량 저울은 점점 더 네트워크화되고 있습니다. 소프트웨어 플랫폼은 거래 기록을 캡처하고, 티켓을 생성하고, 사용 보고서를 생성하고, 과적 차량에 자동으로 플래그를 표시합니다. 클라우드 연결 시스템을 사용하면 현장 인력 없이도 로드 셀 출력 밸런스, 제로 드리프트, 교정 이력 등 계근대 성능 지표를 실시간으로 모니터링할 수 있습니다.
매일 계량 저울과 계량대를 사용하는 산업
계량 기술은 경제의 거의 모든 부문에 적용됩니다. 다음은 계량 저울, 특히 계근대가 업무상 중요한 인프라인 산업에 대해 자세히 살펴봅니다.
광업 및 채석
채광 작업에서는 계량대를 사용하여 현장을 떠나는 추출된 물질의 톤수를 추적합니다. 정확한 중량 데이터는 로열티 계산, 운반 트럭 적재량 최적화 및 안전 규정 준수에 필수적입니다. 일반적인 노천탄광에서는 하루에 수백 건의 계근대 거래 , 각 거래의 물질적 가치는 수만 달러에 달합니다.
농업 및 곡물 취급
곡물 사일로, 사육장 및 상품 거래자는 플랫폼 저울과 계량대를 사용하여 곡물 배송 및 출발을 측정합니다. 농작물 지불금은 계근대 티켓에서 직접 계산되므로 톤당 $400의 30톤 배송에서 0.5% 오류라도 트럭당 $60의 불일치와 동일하며 이는 수확 기간 동안 상당한 재정적 영향을 미칩니다.
폐기물 관리 및 재활용
환승장과 매립지는 계량대를 사용하여 퇴적된 폐기물 톤수에 따라 고객에게 요금을 부과합니다. 재활용 시설에서는 들어오는 고철, 종이, 플라스틱의 무게를 측정한 후 나가는 포장 제품의 무게를 측정하여 재료 수율을 계산합니다. 계량대 데이터는 폐기물 전환율에 대한 환경 보고도 지원합니다.
물류 및 도로 운송
과적된 트럭은 과도한 도로 손상을 초래합니다. 차량 한 대가 차축 중량 제한을 20% 초과하면 다음과 같은 피해를 입힐 수 있습니다. 자동차 40,000대 같은 지점을 지나갑니다. 적재 시설의 계근대 데이터는 차량이 법적 차축 제한 내에서 출발하도록 보장하여 인프라와 운송 운영자 모두를 처벌로부터 보호합니다.
식품 및 음료 가공
성분 배치, 분량 제어 및 레시피 규정 준수는 모두 정확한 계량 저울에 달려 있습니다. 하루에 50,000개를 생산하고 빵 한 덩어리의 무게가 400g인 빵집에서는 원자재 비용을 제어하기 위해 몇 그램 이내의 무게 측정 정확도를 유지해야 합니다. 중량선별기(생산 라인에 통합된 고속 자동 계량 저울)는 분당 200개 이상의 항목 허용 범위를 벗어난 제품은 거부합니다.
의약품 제조
활성 제약 성분(API)은 제제화 중 분석 저울에서 밀리그램 미만 수준으로 계량됩니다. 허용 오차는 엄격합니다. 각 정제가 목표 중량에서 5% 이상 벗어나는 배치는 품질 관리에 실패합니다. 제약 제조업체는 우수제조관리기준(GMP) 규정 준수 문서의 일부로 상세한 계량 기록을 유지합니다.
철강 및 금속 생산
제철소 및 주조소에서는 크레인 스케일, 바닥형 스케일 및 계량대를 조합하여 생산 주기 전반에 걸쳐 금속 흐름을 추적합니다. 스크랩은 흡입 시 무게가 측정되고, 용융 금속은 주조 중에 레이들 크레인 저울을 통해 무게가 측정되며 완성된 코일의 무게는 배송 전에 측정됩니다. 이 환경의 크레인 스케일은 다음을 초과하는 단일 리프트를 처리할 수 있습니다. 100톤 .
귀하의 작업에 적합한 계량 저울을 선택하는 방법
올바른 계량 장비를 선택하는 것은 장비 사양을 운영 요구 사항에 맞추는 데 달려 있습니다. 다음 고려 사항을 순서대로 진행하면 옵션 범위가 효율적으로 좁아집니다.
- 최대 로드 및 해상도 요구 사항을 정의합니다. 스케일 용량은 안전 여유를 위해 예상되는 가장 무거운 부하를 최소 20% 초과해야 합니다. 분해능(가독성)은 공정에서 요구하는 정밀도와 일치해야 합니다. 애플리케이션에 1g 정밀도만 필요한 경우 0.1g 해독도에 대해 비용을 지불하는 것은 운영상 이점이 없습니다.
- 물리적 환경을 평가합니다. 계량 저울이 습기, 화학 물질, 극한의 온도 또는 폭발성 대기에 노출됩니까? 실외 계량대에는 내후성 로드 셀과 인클로저가 필요합니다. 식품 가공 저울에는 스테인리스 스틸 구조와 완전한 세척 기능(IP69K 등급)이 필요합니다. ATEX 등급 장비는 제분소, 연료 창고, 화학 공장 등 위험 지역에서는 필수입니다.
- 처리량 및 속도 요구 사항을 고려하십시오. 숙련된 작업자는 정적 계량대를 통해 60초 이내에 차량을 처리할 수 있습니다. 처리량이 많은 채석장은 대기 병목 현상을 방지하기 위해 나란히 작동하는 두 개의 계량대가 필요할 수 있습니다. 생산 라인 중량 선별기는 분당 120미터를 초과할 수 있는 컨베이어 속도와 일치해야 합니다.
- 통합 요구 사항을 결정합니다. 계량 저울이 ERP 시스템, 차량 관리 플랫폼 또는 실험실 정보 관리 시스템(LIMS)과 통신해야 합니까? 구매하기 전에 표시기가 지원하는 통신 프로토콜을 확인하십시오.
- 총 소유 비용을 평가합니다. 구매 가격은 방정식의 한 부분일 뿐입니다. 설치 비용(피트 장착형 계량대 설치 비용은 장비 자체만큼 비용이 들 수 있음), 연간 유지 관리, 교정 비용 및 최대 작동 중에 저울이 고장날 경우 가동 중지 시간으로 인한 재정적 영향을 고려하십시오.
장기적인 정확성을 위한 계량 저울 유지
가장 정확하게 지정된 계량 저울이라도 적절하게 유지 관리되지 않으면 표류하거나 고장날 수 있습니다. 체계적인 유지 관리 프로그램은 정확성과 장비 수명을 모두 보호합니다.
D
일일 점검
- 처음 사용하기 전에 빈 플랫폼으로 저울을 0으로 설정하세요.
- 오류 코드나 비정상적인 판독값이 있는지 디스플레이를 확인하세요.
- 특히 계량대에서 플랫폼 표면에 잔해물이 있는지 검사하십시오.
- 프린터 용지 재고 및 티켓 출력 품질 확인
W
주간 점검
- 알려진 테스트 분동을 사용하여 스팬 검사를 수행합니다.
- 로드셀 케이블과 정션박스에 손상이나 습기 유입이 있는지 검사하세요.
- 계량대에서 모든 접근 경사로가 깨끗하고 손상되지 않았는지 확인하십시오.
- 로드 셀 결함을 나타낼 수 있는 이상값에 대한 최근 거래 데이터를 검토합니다.
M
월별/분기별
- 로드셀 장착 지점을 청소하고 부식 여부를 확인하세요.
- 균열이 있는지 구조용 용접부와 콘크리트 주변을 검사합니다(계근대).
- 계근대 거래 데이터 백업
- 통신 포트를 포함한 모든 표시기 기능 테스트
A
연간 교정
- 작업 범위 전반에 걸쳐 추적 가능한 테스트 분동을 사용한 전체 교정
- 균일한 로드 셀 기여도를 확인하기 위한 플랫폼 스케일의 코너 하중 테스트
- 여러 로드 지점에서 반복성 및 히스테리시스 테스트
- 업데이트된 교정 기록을 발행하고 표시기 교정 매개변수를 업데이트하세요.
잘 관리된 계량대는 일반적으로 다음의 서비스 수명을 가집니다. 20~30년 구조적 플랫폼과 10~15년 로드 셀의 경우 물 유입 및 과부하로부터 보호되어야 합니다. 로드 셀 교체는 가장 일반적인 유지 관리 작업이며 종종 계량대를 장기간 사용하지 않고 수행할 수 있습니다.
계량 저울에 대한 일반적인 질문
체중계와 체중계의 차이점은 무엇입니까?
용어는 종종 같은 의미로 사용됩니다. 기술적으로 "천칭"은 알려지지 않은 질량을 기준 질량과 비교하는 도구를 의미하는 반면, "저울"은 스프링이나 로드 셀을 사용하여 직접 무게(중력으로 인한 힘)를 측정합니다. 현대에서는 두 용어 모두 질량 판독값을 그램, 킬로그램 또는 톤 단위로 표시하는 기기를 나타냅니다. 계량대는 로드 셀을 통해 중력을 측정하므로 항상 실제 천칭이 아닌 저울로 분류됩니다.
계량대는 얼마나 정확합니까?
잘 설치되고 보정된 계량대는 일반적으로 다음의 정확도를 달성합니다. 100톤 하중에 대해 플러스 또는 마이너스 20kg — 전체 규모의 0.02%에 해당합니다. 대부분의 상용 계량대에 해당하는 OIML 정확도 등급 III 장비는 설치 후 낮은 하중에서 0.5 눈금 간격, 높은 하중에서 1.0 눈금 간격의 최대 허용 오차를 허용합니다. 정기적인 교정은 스케일을 이러한 허용 오차 내에서 유지합니다.
온도가 계량 저울에 영향을 미칠 수 있나요?
예. 대부분의 로드셀에는 온도계수 - 온도 변화의 섭씨 온도당 출력의 작은 변화. 고품질 산업용 로드 셀의 경우 이는 각도당 전체 규모의 0.001%만큼 낮을 수 있습니다. 40도의 실외 온도 범위(-10°C ~ 30°C)에서는 0.04%의 오류가 발생할 수 있습니다. 프리미엄 계량대에는 온도 보상 로드 셀과 자동 영점 추적 기능이 포함되어 있어 이러한 효과를 최소화합니다.
계량 저울은 얼마나 자주 교정해야 합니까?
상품 청구에 사용되는 계량대를 포함하여 상업 거래에 사용되는 산업용 계량 저울의 경우 교정 빈도는 사용 강도 및 현지 요구 사항에 따라 다릅니다. 대용량 계량대 처리 하루 100대 이상의 차량 최소한 6개월마다 교정 점검을 받아야 합니다. 소규모 설치는 매년 교정될 수 있습니다. 실험실 환경의 분석 저울은 내부 또는 외부 교정 분동을 사용하여 매번 사용하기 전에 교정해야 합니다.
저울로 측정할 수 있는 최대 중량은 얼마입니까?
이론상 최대값은 없습니다. 지금까지 건설된 가장 큰 계량 저울에는 철도 계량대 및 선박 계량 시스템이 포함됩니다. 상업적으로 이용 가능한 가장 큰 트럭 계량대는 다음을 처리합니다. 200톤 표준 도로 차량용. 총 차량 중량이 687톤에 달하는 Caterpillar 797F와 같은 최고급 운반 트럭용으로 설계된 특수 광산 계량대는 개별 현장 사양에 맞게 맞춤 제작됩니다.
올바른 칭량 저울 선택은 하중을 이해하는 것에서 시작됩니다
계량 저울은 단순한 상용 기기가 아닙니다. 이는 정확성이 재정적 및 운영상 직접적인 영향을 미치는 측정 시스템입니다. 제약 실험실을 위한 분석 저울을 선택하든, 바쁜 창고를 위한 플랫폼 스케일을 선택하든, 채석장이나 물류 창고를 위한 계량대를 선택하든, 선택 프로세스는 용량, 정확도 등급, 환경 등급, 처리량 요구 사항 및 총 소유 비용에 따라 결정되어야 합니다.
계량대는 널리 사용되는 가장 크고 내구성이 뛰어나며 상업적으로 가장 중요한 기기이기 때문에 계량 저울 제품군에서 독특한 위치를 차지합니다. 에이 단일 계량대 거래 수만 달러 가치의 위탁에 대한 청구 기준을 나타낼 수 있으므로 선택적 모범 사례가 아닌 교정 무결성 및 일상적인 유지 관리를 협상할 수 없는 약속으로 만들 수 있습니다.
올바른 장비를 올바른 애플리케이션에 연결하고 서비스 수명 전반에 걸쳐 적절하게 유지함으로써 모든 업계의 운영자는 현대 상거래에서 요구하는 정확성, 신뢰성 및 데이터 무결성을 달성할 수 있습니다.
